一个智能高效的3D打印前处理软件VoxelDance简介

来源:客户端

发布时间:2019-07-26 17:25:38

点击量:2532

分享 举报

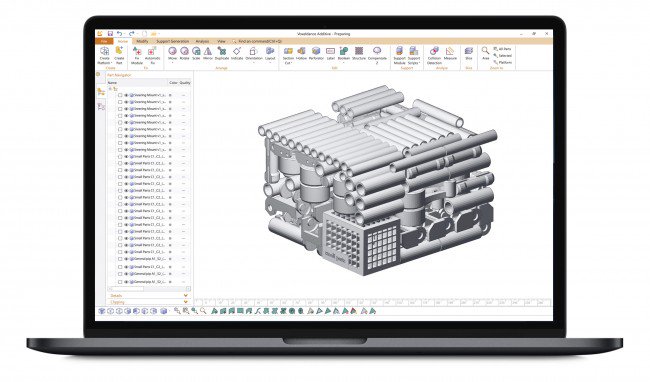

VoxelDance是一个强大的3D打印前处理软件,它具备3d打印前处理需要的所有功能,包括cad数据导入,stl文件修复,智能2d/3d摆放,生成支撑,切片等,大大减少用户3d打印前处理时间,显著提高打印成功率。它可用于DLP, SLS, SLA 和SLM多种打印技术。


VoxelDance_1

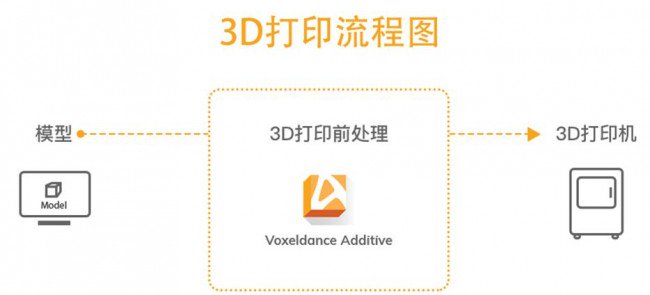

由于3d打印技术的独特性,传统的CAD模型数据是不能直接用于3d打印的。从cad模型到实现打印,必须要将cad模型转化为stl格式,根据不同的打印技术处理模型,最后生成能够被3d打印机识别的切片文件,发送给打印机进行打印。这个文件转化和处理的过程叫做3d打印前处理。

VoxelDance的使命就是帮助用户快速完成3d打印前处理。

它有以下特点:
• 合理规划3d打印前处理流程;
• 将所有的功能模块集成在一个平台上,用户只要一个软件就能完成所有的前处理工作;
• 智能化功能模块设计,通过它强大的算法库和优化的算法内核,用户可以一键操作,节约3d打印前处理时间,减少人工操作错误。


VoxelDance_2


3D打印前处理流程

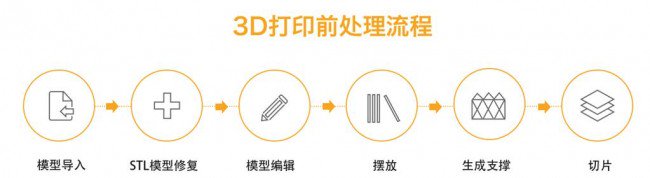

由VoxelDance实现的3d打印前处理过程主要步骤包括:模型导入,stl模型修复,模型编辑,摆放,生成支撑,切片。


VoxelDance_3


模型导入

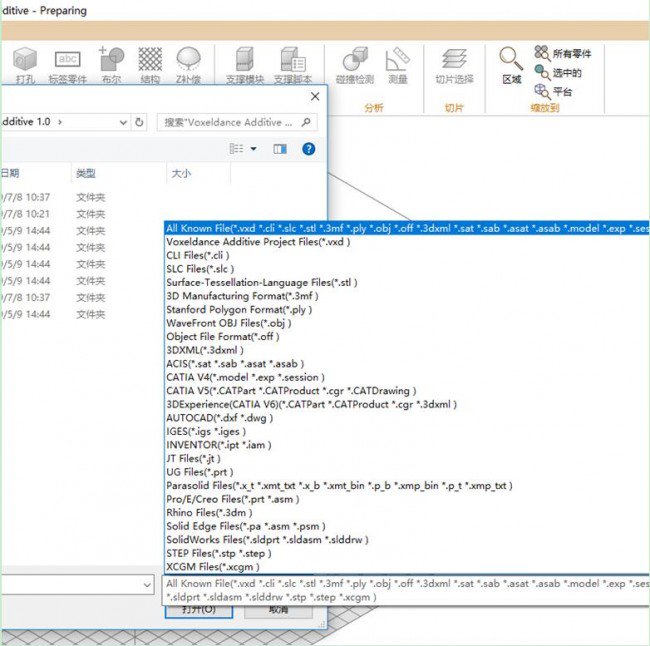

VoxelDance支持所有的CAD格式导入,包括:CLI Flies(*.cli), SLC Flies(*.slc), STL(*’stl), 3D Manufacturing Format(*.3mf), WaveFront OBJ Files(*.obj), 3DExperience (*. CATPart), AUTOCAD (*.dxf, *.dwg), IGES (*.igs, *iges), Pro/E/Cro Files (*.prt, *asm), Rhino Files(*.3dm), SolidWorks Files (*. sldprt, *. sldasm, *. slddrw), STEP Files (*.stp, *. step) 等格式。


VoxelDance_4


stl模型修复

模型导入后,VoxelDance可以快速检测模型错误,强大的修复算法,可以实现一键全自动修复模型。你也可以进入修复模块,使用修复法向,缝合三角面,关闭细小孔洞,删除噪声壳体,包裹外壳表面等半自动修改工具完成修复。


模型编辑

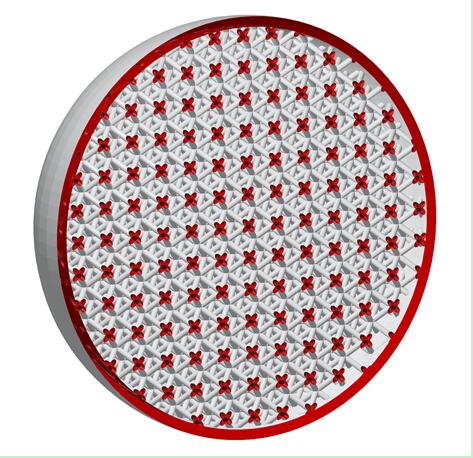

vd的模型编辑工具可以根据3d打印的需求对模型进行切割,抽壳,打孔,添加标签,布尔运算,添加晶格结构,z补偿。添加晶格结构可以一键快速生成复杂的晶格结构,节约打印材料


VoxelDance_5


摆放

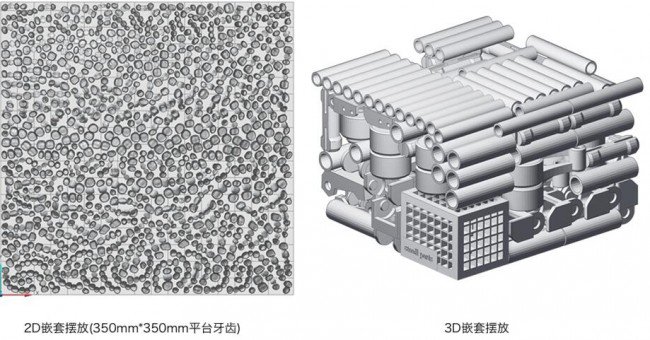

VD的摆放功能强大,特别是2d,3d自动摆放。如果你使用的是sls 3d打印技术,vd的3d摆放功能能够帮助你在打印平台内尽可能多的放置打印零件。基于vd高度优化的内核算法,即使大量的零件摆放也能快速完成。使用vd的子嵌套和矩形烧结盒工具,你可以将一些脆弱的小零件放置在一个小盒子内,不仅可以起到保护作用,也可以方便你从大量的粉末内取出。


VoxelDance_6


支撑

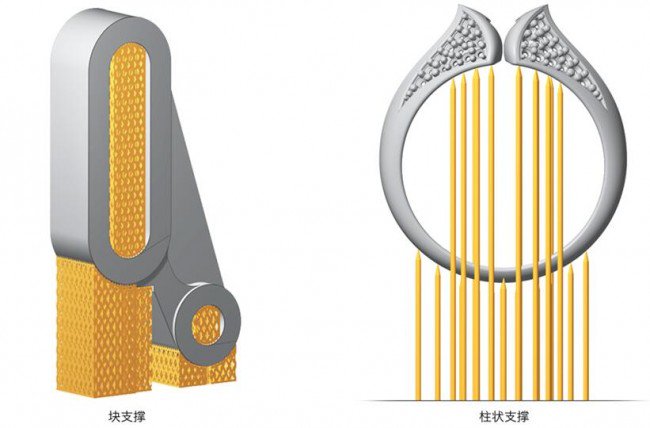

vd提供多种支撑结构,包括:智能支撑,块支撑,线支撑,点支撑和柱状支撑。你可以一键自动添加支撑,也可以进入支撑模块,进行编辑支撑参数,手动添加支撑,删除支撑等操作。块支撑,线支撑和点支撑采用的是非实体的,线状结构,可以减少支撑的生成时间。柱状支撑主要用于精致的打印零件,比如戒指,耳环等珠宝产品。


VoxelDance_7


智能支撑

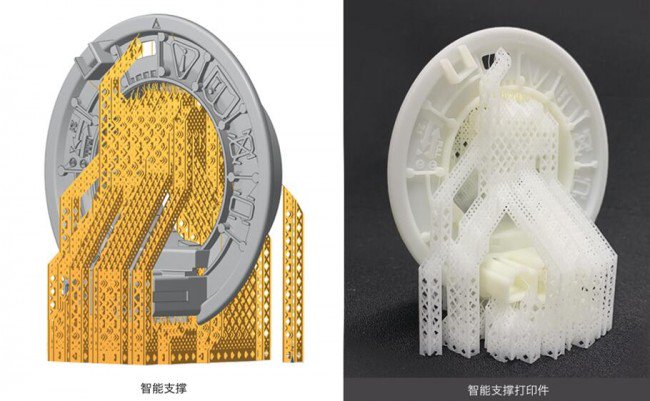

VoxelDance的智能支撑非常强大,用这种支撑算法生成的支撑点位置准确,支撑结构系统整体,减少手动支撑可能造成的人工错误。它采用类似于建筑结构设计的桁架结构,可以保证结构强度的前提下减少支撑材料。


VoxelDance_8

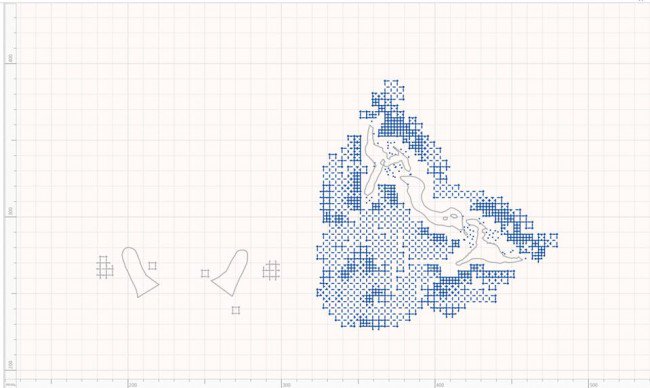

切片

最后生成切片文件。进入切片模块,你可以预览每一层的切片。如果你的机器有变光斑设计,你也可以在切片模块中设置bp参数,并导出相应的文件格式。


VoxelDance_9


软件版本与试用

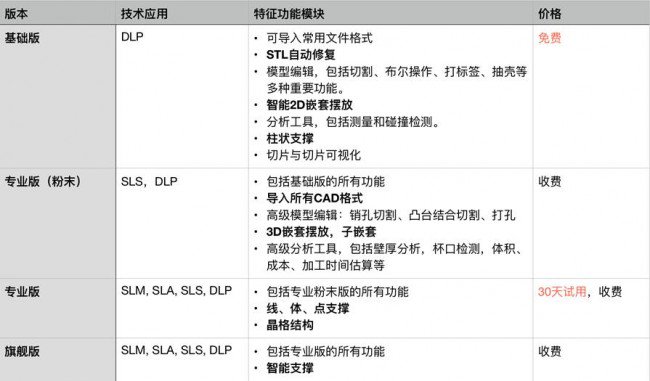

2019年5月,VoxelDance在美国底特律rapid tct上正式发布了VoxelDance的软件。基础版可以用于dlp打印,是免费的。专业版和旗舰版根据可用于sls, sla, slm打印,不同的打印模块收取相应的费用。


VoxelDance_10



VoxelDance也提供专业版本30天试用期,只要登陆VoxelDance.com,申请试用,填写一些基本信息并提交,VoxelDance就会发送下载链接给你。
