3D打印教程给你的手机找个依靠

作者: 15**15

来源:客户端

发布时间:2019-08-29 23:17:48

点击量:230

分享 举报

在信息爆炸时,无论是在工作,还是生活,手机都成为了人们不可或缺的通讯工具,堪称现代的“顺风耳”,人们也越来越离不开手机,此外,随着生活水平日益提高,个性化消费成为主流趋势,人们在使用手机过程中也不例外,比如:手机壳,屏保等。

今天就教大家做一个个性化的的手机支架,给你手机找个与众不同,独一无二的依靠。


小锦囊

1、使用3D One软件,可在官网下载。

2、在网上下载黑白线描图片。

3、 在制作的过程中,用到的有5个命令,四个快捷方式。

命令:1.显示曲线连通性。2.单机修剪。3.矩形。4.拉伸。5.多段线。快捷方式:1.复制。2.粘贴。3.删掉线段。4.拼合线段

备注:

1、编辑前需要双击编辑物体,成为蓝色才进入草图。

2、尺寸按照自己需要的大小。

3、配合部分长宽是接触缝隙是单边0.2mm。

4、下载高清的线描图就不需修改太多,主要是学习命令部分。

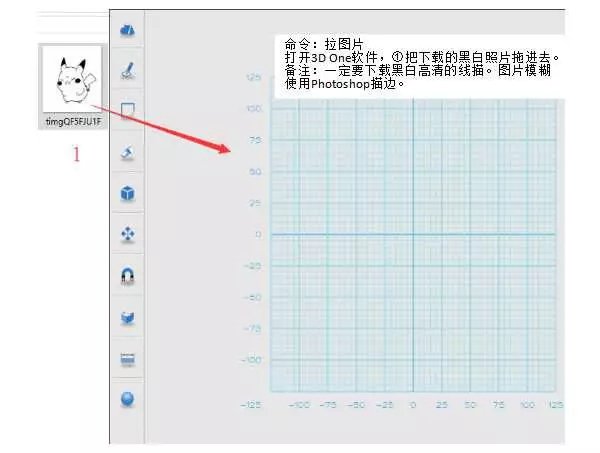

1.命令:拉图片

打开3D One软件,①把下载的黑白照片拖进去。

备注:一定要下载黑白高清的线描。图片模糊使用Photoshop描边。


3D打印机软件

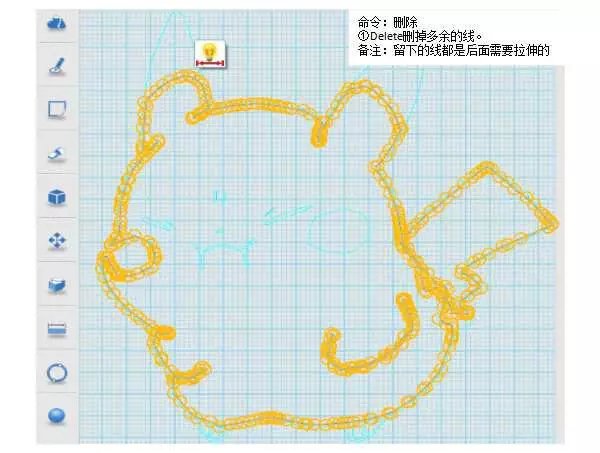

2命令:删除
①Delete删掉多余的线。

备注:留下的线都是后面需要拉伸的。


 3D打印机软件操作

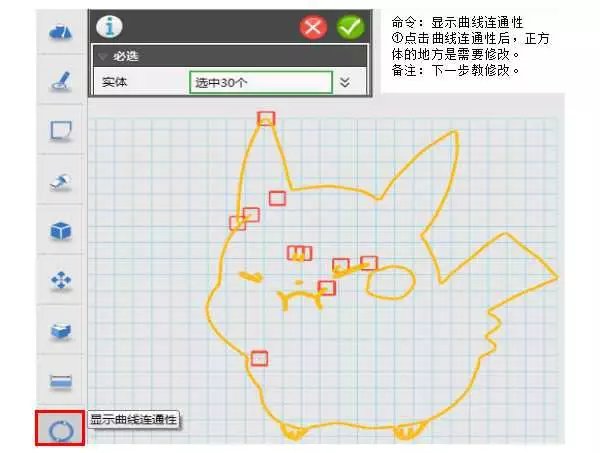

3命令:显示曲线连通性

①点击曲线连通性后,正方体的地方是需要修改。

 备注:下一步教修改。


3D打印机软件修改

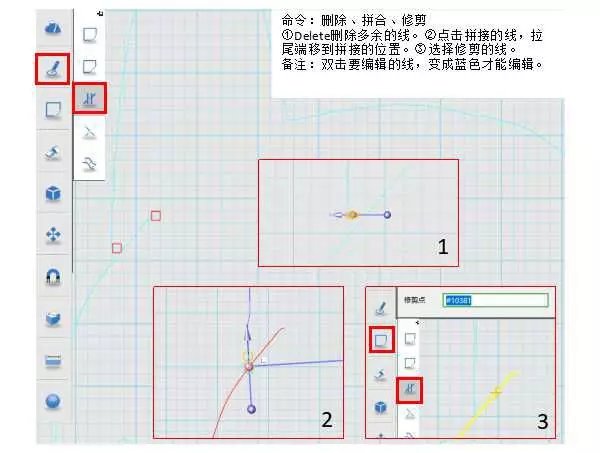

4命令:删除、拼合、修剪

①Delete删除多余的线。②点击拼接的线,拉尾端移到拼接的位置。③选择修剪的线。

备注:双击要编辑的线,变成蓝色才能编辑。


3D打印机软件编辑

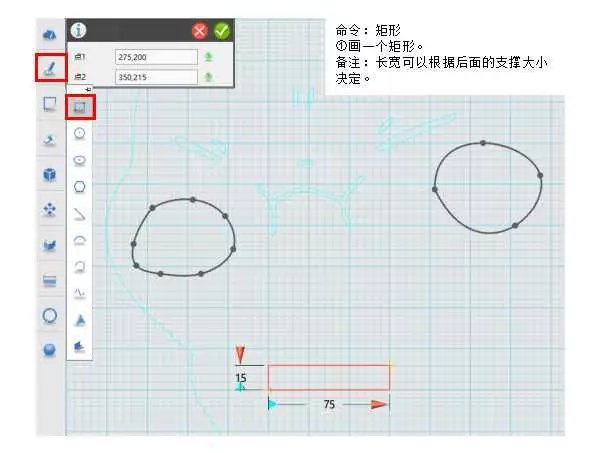

5.命令:矩形

①画一个矩形。

备注:长宽可以根据后面的支撑大小决定。


3D打印机软件编辑图形

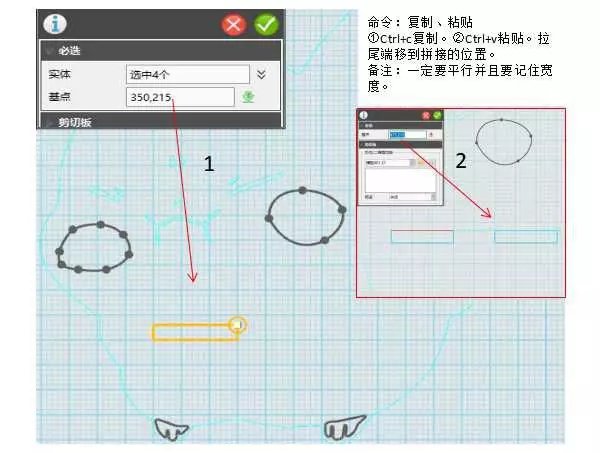

6.命令:复制、粘贴

①Ctrl+c复制。②Ctrl+v粘贴。拉尾端移到拼接的位置。

备注:一定要平行并且要记住宽度。


3D打印机软件操作步骤

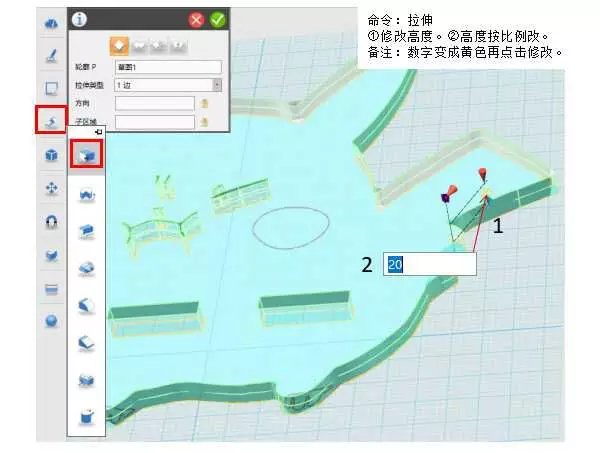

7.命令:拉伸

①修改高度。②高度按比例改。

备注:数字变成黄色再点击修改。


3D打印机软件修改高度

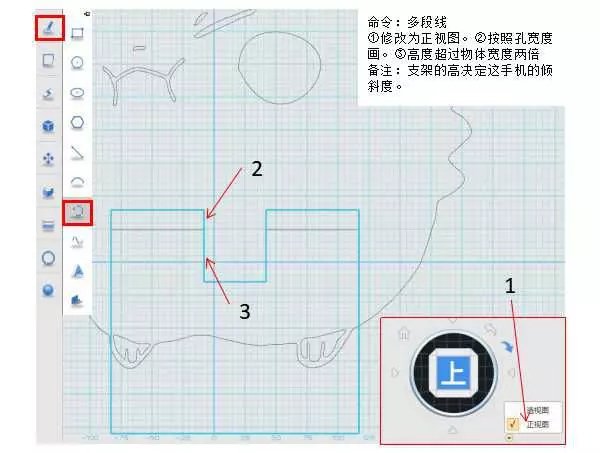

8命令:多段线

①修改为正视图。②按照孔宽度画。③高度超过物体宽度两倍

备注:支架的高决定这手机的倾斜度。


3D打印机多线段

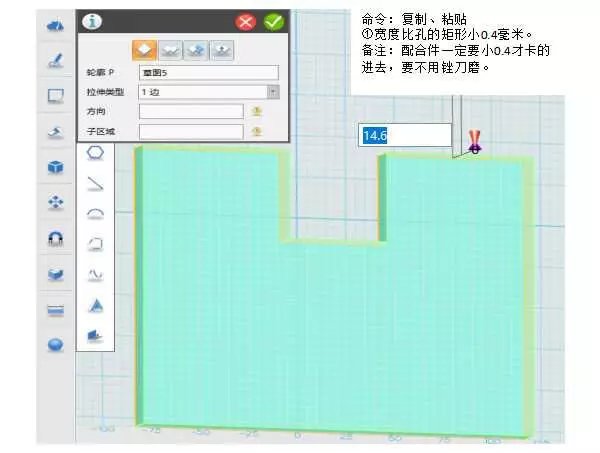

9.命令:复制、粘贴

①宽度比孔的矩形小0.4毫米。

备注:配合件一定要小0.4才卡的进去,要不用锉刀磨。


3D打印机软件调整宽度

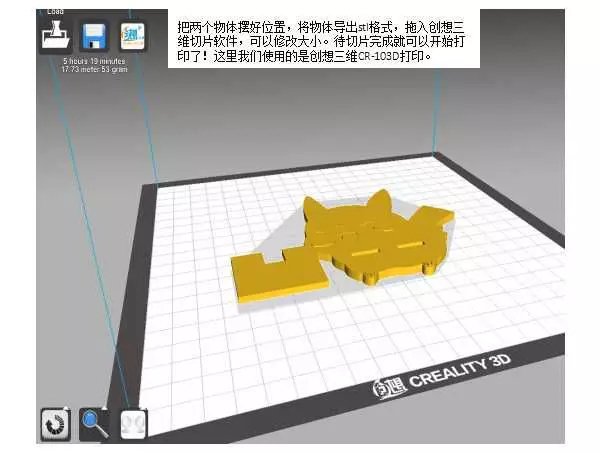

10.命令:导出STL格式、切片、打印

把两个物体摆好位置,将物体导出stl格式,拖入创想三维切片软件,可以修改大小。待切片完成就可以开始打印了!这里我们使用的是创想三维CR-10 3D打印。


3D打印机导出STL格式

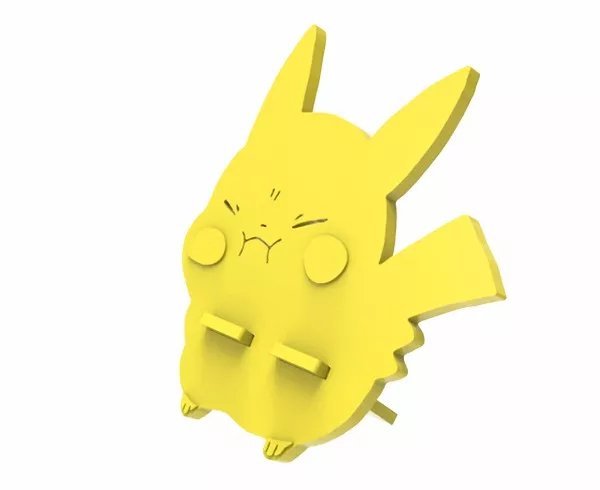

最终产品


3D打印机的最终作品
