我国首座3D打印景观桥将在沪安装

发布时间:2018-12-05 17:23:26作者:客户端阅读:5471

我国首座3D打印树脂景观桥于11月26日打印完毕,将安装在桃浦智创城中央公园,市民未来可到这座15米长的大型3D打印桥上走走看看,亲身体验新技术的神奇。这是记者从上海建工集团获得的消息。

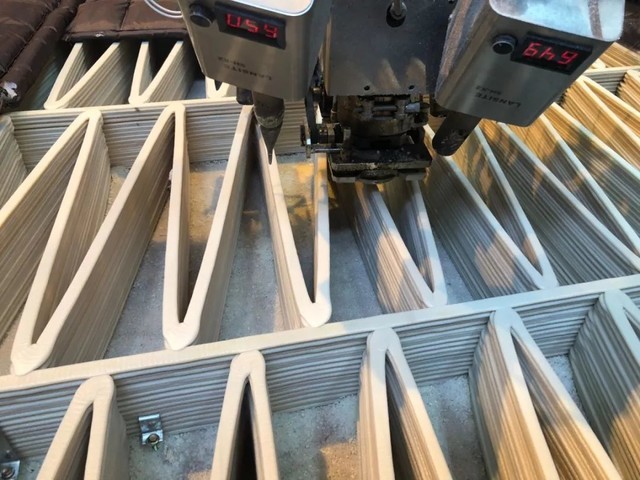

3D打印桥梁


用3D技术打印桥梁已有先例:去年7月,同济大学打印完成全球第一组3D步行桥。不过,当时这两座桥只用于展示,且跨度分别仅为4米和11米。上海建工机施集团新打印完毕的这座桥,将是全国首座投入实际使用的3D打印桥,其建筑牢度、使用寿命、产品优势都更引人关注。


完成效果图


建工集团副总工程师、机施集团总工程师陈晓明博士介绍,此次3D打印景观桥所采用的打印材料经过多次对比和试验,最终选定在ASA(一种工程塑料)中加入一定比例的玻璃纤维。这种材料具备了高耐候性、高弹性模量、高屈服强度和高抗冲击强度等特点,且能承受长期的日晒雨淋,同时满足3D打印材料和建筑材料的要求,确保桥体强度符合国家建筑行业标准。

由机施集团自行开发的龙门架复合3D打印机器人系统,是此次国内首座3D景观桥成功完成的“功臣”。这套系统主要由三轴龙门结构、六轴高精度工业机器人、高速挤出装置(数控喷嘴)组成,让3D打印精度更高、尺寸更大、可满足的空间结构更多。作为市级高新技术企业,上海建工机施集团的3D打印设备已达到毫米级,且打印产量大、稳定性佳,作为一套智能建造设备,还能在后期实现智能制造增材、去材一体化。

在上海建工机施集团的数字三维建造中心,记者见到了这座桥的真身:历时35天完成的桥身呈现出优美的流线型,让人耳目一新;乳白色扶手上贴着红色薄膜,看似随时可以安装。建造中心还摆放着其他形状相同、大小不一的多座桥梁,有手掌大的,也有1米、5米长的,这些都是之前的试验作品。

上海机施主任机电高级工程师龚明表示,在建筑领域尝试3D打印技术的最大意义在于尽可能地解放设计师的想象力。他向记者展示了某银行委托他们建造的景观围墙,流畅的外形和镂空的设计对于传统加工手法来说都是极难完成的。在模具制造上,3D打印技术也有用武之地,能完成一些非常复杂的模具。

在融入3D打印技术之前,建造空间多维曲面的作品必须开模后灌制完成,一座约15米长的景观桥花费不低于300万元。随着3D打印技术的成熟,这一费用将大大下降。此外,3D打印产品一体成型,通过集装箱运送到目的地后仅需一两天就能完成安装,这也成为了许多客户愿意选择它的原因。不过,我国尚未出台针对工程塑料的验收标准,3D打印技术仍不能完全取代传统加工手法。
