3D打印教程:创意镂空花瓶模型

作者: 15**15

来源:客户端

发布时间:2018-08-04 14:48:36

点击量:201

分享 举报

3D打印机尤其适合抽象和复杂结构的构建,我们经常会被一些充满几何美学的创意三维模型所震撼,那些点、线、面、体的奇妙组合,在不同空间中可以呈现出不同的自然结构美感。很多新手朋友可能会觉得那些作品是出自艺术家之手,其实一般的创意模型建模非常简单。


一、小锦囊:

1.借助3d one软件

2.模型合并,组合编辑

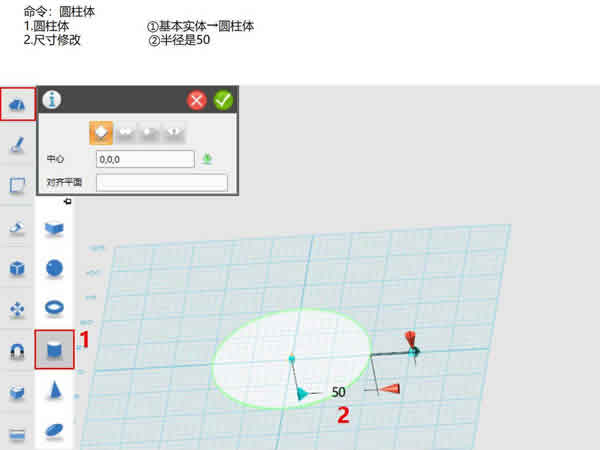

第一步:

命令:圆柱体

1.圆柱体 ①基本实体→圆柱体

2.尺寸修改 ②半径是50


3D打印教程 ︳创意镂空花瓶模型

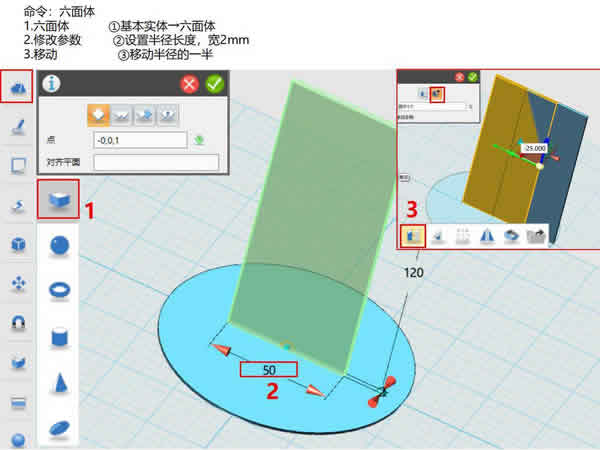

第二步:

命令:六面体

1.六面体 ①基本实体→六面体

2.修改参数 ②设置半径长度,宽2mm

3.移动 ③移动半径的一半


3D打印教程 ︳创意镂空花瓶模型

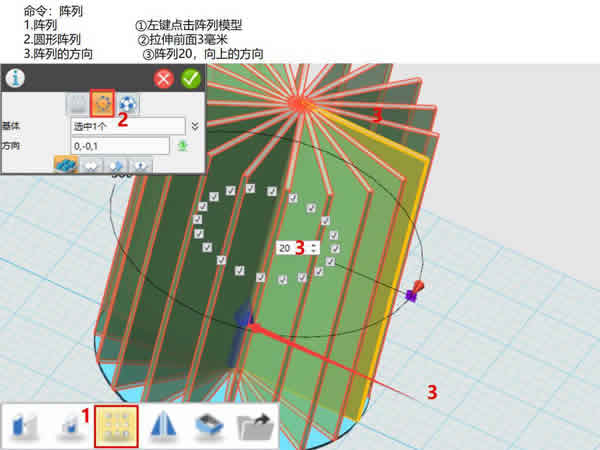

第三步:

命令:阵列

1.阵列 ①左键点击阵列模型

2.圆形阵列 ②拉伸前面3毫米

3.阵列的方向 ③阵列20,向上的方向


3D打印教程 ︳创意镂空花瓶模型

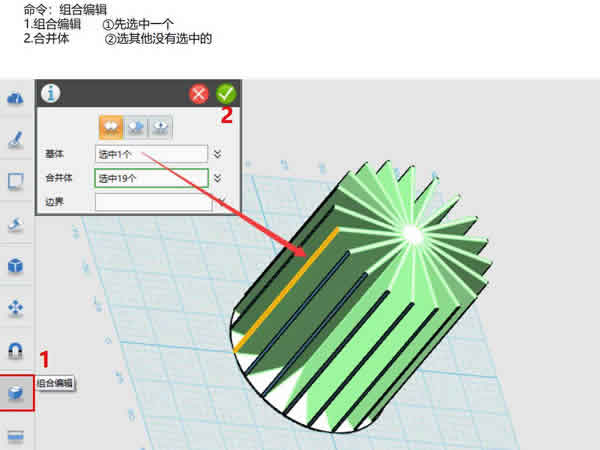

第四步:

命令:组合编辑

1.组合编辑 ①先选中一个

2.合并体 ②选其他没有选中的


3D打印教程 ︳创意镂空花瓶模型

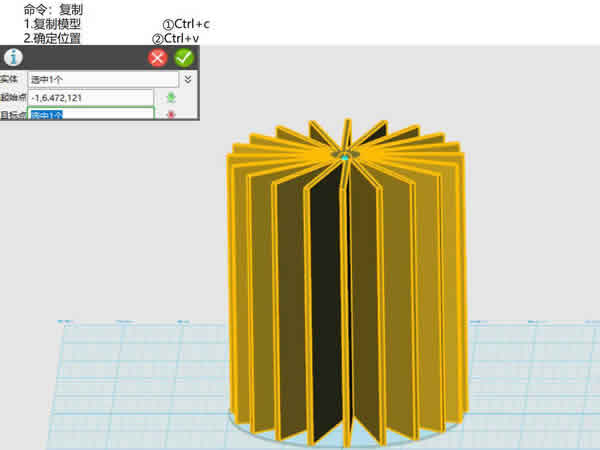

第五步:

命令:复制

1.复制模型 ①Ctrl+c

2.确定位置 ②Ctrl+v


3D打印教程 ︳创意镂空花瓶模型

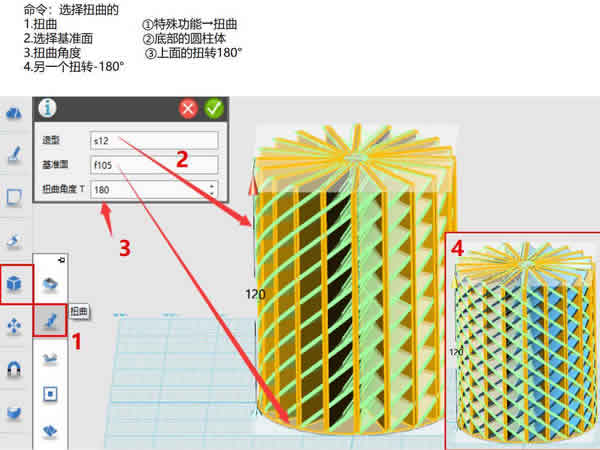

第六步

命令:选择扭曲的

1.扭曲 ①特殊功能→扭曲

2.选择基准面 ②底部的圆柱体

3.扭曲角度 ③上面的扭转180°

4.另一个扭转-180°


3D打印教程 ︳创意镂空花瓶模型

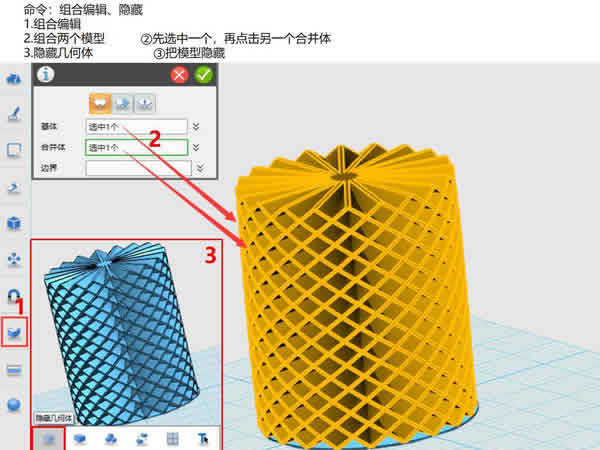

第七步

命令:组合编辑、隐藏

1.组合编辑

2.组合两个模型 ②先选中一个,再点击另一个合并体

3.隐藏几何体 ③把模型隐藏


3D打印教程 ︳创意镂空花瓶模型

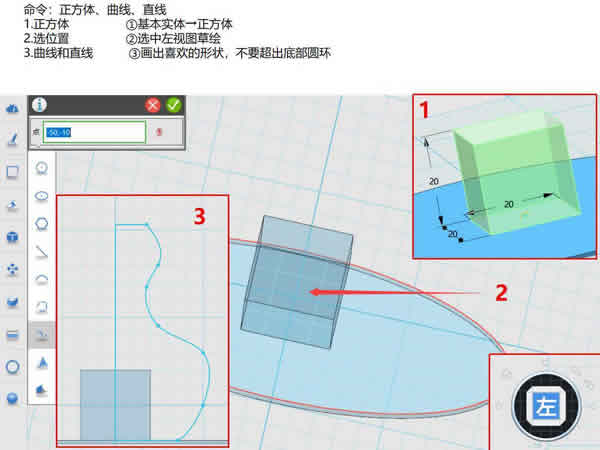

第八步

命令:正方体、曲线、直线

1.正方体 ②基本实体→正方体

2.选位置 ②选中左视图草绘

3.曲线和直线 ③画出喜欢的形状,不要超出底部圆环


3D打印教程 ︳创意镂空花瓶模型

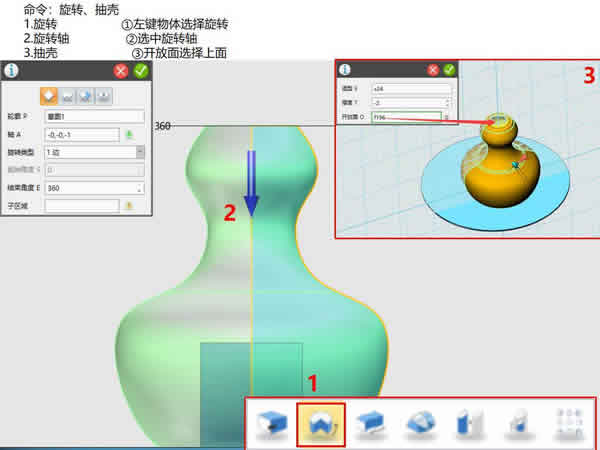

第九步

命令:旋转、抽壳

1.旋转 ①左键物体选择旋转

2.旋转轴 ②选中旋转轴

3.抽壳 ③开放面选择上面


3D打印教程 ︳创意镂空花瓶模型

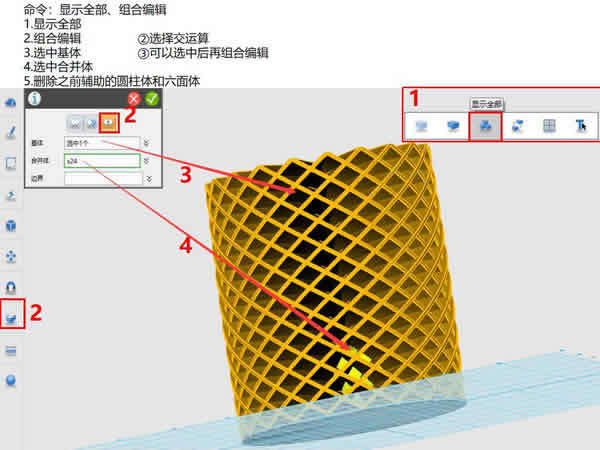

第十步

组合两个模型,形成合并体

命令:显示全部、组合编辑

1.显示全部

2.组合编辑 ②选择交运算

3.选中基体 ③可以选中后再组合编辑

4.选中合并体

5.删除之前辅助的圆柱体和六面体


3D打印教程 ︳创意镂空花瓶模型


3D打印教程 ︳创意镂空花瓶模型

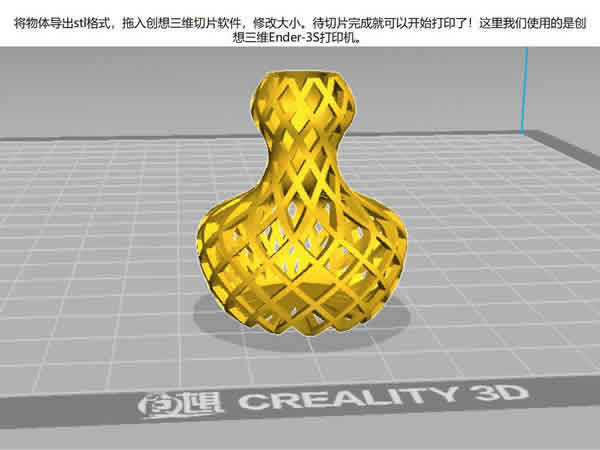

将物体导出stl格式,拖入创想三维切片软件,修改大小。待切片完成就可以开始打印了!
